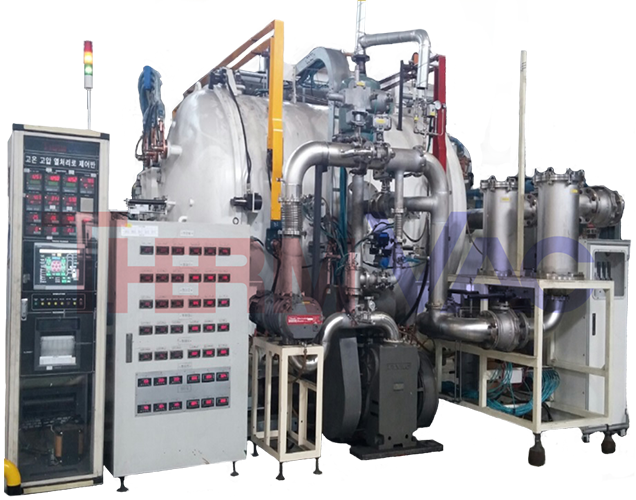

石墨化炉

石墨化炉 特点 - DC 电源选择事项

  • 抑制放电现象和散热
    最小化的密闭式电极
    构造

  • 用热流动与应力解析确
    保发热面的最佳排列及
    高温构造物稳定性

  • 工艺气体 vs 保护
    体流量及压力控制延
    长加热室寿命

  • 使用最佳的热电偶移动及
    红外仪测量器具确保温度
    控制精密度

  • 为防止超高温过热事故的
    三重温度/电力监视装置

  • 同时确保防放电和
    延长寿命的发热负
    荷设计

  • 根据物品形状与摆
    放方式炉型有水平
    式和垂直

  • 小型试生产炉型到
    大型量产炉型匀具备

石墨化炉 标准式样

划分 式样 划分 式样
设备形式 水平或者垂直型超高温气体反应真空炉 加热室材料 石墨
处理物品 石墨块材/碳纤维/粉末复合材料 蒸馏箱 等静压石墨材质的方形或者多角圆形
使用温度 Nor. 2,000~2,500℃ [Max. 2,700℃] 工艺气体 氩气, 氦气, 氮气
装炉量 500 ~ 1200Kg 工艺压力 30 ~ 100 KPa
温度均匀度 ±6~12℃ [无负荷, 反应室表面对角线3点, 2200℃] 真空排气 罗茨泵+ 螺杆泵[ 40分以内到达1Pa, 无负荷]
升温速度 10℃/分(~1500℃), 5℃/分(~2000℃), 2℃/分(~2200℃) 泄漏率 1×10-(3)Pa・㎥/sec 以下
温度测量 Pyrometer [校正温度: C 型热电偶] 强制冷却 2200℃ -> 200℃ 约 18~36小时
发热回路 2~6回路 发热电源 AC 3Φ 或者 DC

石墨化炉 制作规格

产品介绍 资料下载

- 水平型

型号 TVUTP-
H500		 TVUTP-
H600		 TVUTP-
H800		 TVUTP-
H1200
装料规格 (mm) 1000 * 1000 * 1000 1000 * 1000 * 1500 1200 * 1200 * 1800 1500 * 1500 * 2000
装料重量 (Kg) 500 Kg 600 Kg 800 Kg 1,200 Kg
加热电力 (KVA) 660 KVA 800 KVA 1,000 KVA 1,200 KVA

- 垂直型

型号 TVUTP-
V550		 TVUTP-
V650		 TVUTP-
V700		 TVUTP-
V1000
装料规格 (mm) Φ1000 * 1500H Φ1200 * 1500H Φ1200 * 1800H Φ1500 * 2000H
装料重量 (Kg) 530 Kg 630 Kg 700 Kg 1,000 Kg
加热电力 (KVA) 640 KVA 720 KVA 780 KVA 1,020 KVA
