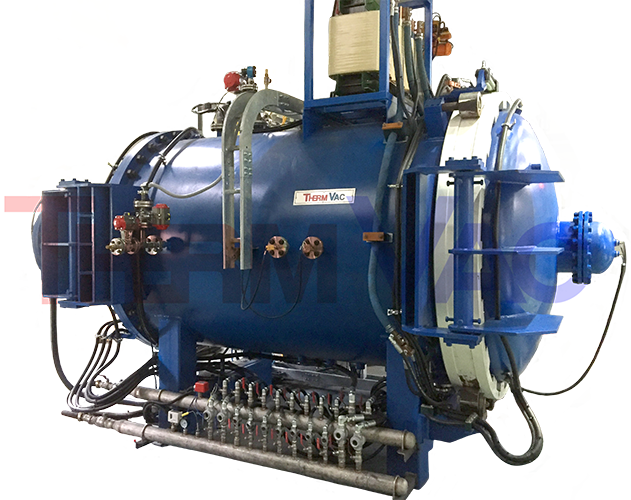

气淬真空炉

气淬真空炉 特点 - 高性能, 高效率, 环保性及维护便利

  • 最佳设计体现所有
    设备温度均匀性皆达到
    ±5℃

  • 分割组装式加热器
    构造可迅速拆卸维护

  • 石墨硬毡+ 贴布处理
    隔热层形式提高
    耐用性

  • 准守ASME Sec.IX &
    EN ISO 15614-1
    焊接规范（WPS）

  • 内部循环方式可节
    省能源及安装面积

  • 后端法兰连接形式
    可不经过前部炉门接触
    鼓风机和热交换器

  • 360度分散方向
    与可调节口径的风嘴

  • 触摸屏简单控制方式
    到电脑复杂复合控制
    方式皆可

气淬真空炉 标准式样

划分 式样 划分 式样
设备形式 水平型压力容器 加热室材料 石墨
设备用途 气淬真空热处理 加热室内壁处理 碳复合布衬底
使用温度 1,050~1,350℃ 升温气氛 真空, 氮气分压控制
装料重量 300 ~ 2,500Kg 冷却气氛 氮气压力(3~9 Bar)
温度均匀性 ±4~10℃ [9点, 1000℃, 无负荷] 真空排气 罗茨泵 + 油机械泵
升温速度 5 ~ 10℃/分 泄漏率 1×10-(3)Pa・㎥/sec 以下
加热回路控制 2~6回路分割比例控制 强制冷却 热交换器 & 耐热风扇, 内部循环或者外部循环
温度测量 C型或者J型热电偶 系统控制 PLC 控制, 触摸屏或者电脑

气淬真空炉 规格

产品介绍 资料下载
型号 TVQHT-
S400		 TVQHT-
S600		 TVQHT-
S800		 TVQHT-
S1000
装料规格 400 * 400 * 600 600 * 600 * 900 800 * 800 * 1200 1000 * 1000 * 1500
装料重量 300 Kg 600 Kg 1,200 Kg 2,500 Kg
工艺温度 400 ~ 1,350度
到达真空度 ±4~10℃
到达真空度 1 Pa(油机械泵+ 罗茨泵)
加热电力 100 KVA 180 KVA 300 KVA 450 KVA
选择式样 1. 冷却气体压力 : 2, 6, 10, 15 Bar
2. 高真空事项 : 油扩散泵，深冷泵
3. 对流加热装置 : 到 800℃使用的耐热搅拌风扇
4. 热交换器与送风机在外的外部循环方式
5. 其他 : 冷却水独立循环装置, 装料装置, 气体罐
6. HMI 接口, PC 综合控制, 远程操控 & 控制等式样
