石墨纯化炉
这是一种超高温真空炉，马弗罐安装在水平或垂直的石墨热区内。 块状、纤维、粉末等碳基材料或部件装入马弗罐中，在真空或分压条件下通入氯或氟基卤素气体，同时加热至2,300℃左右。 这样可以去除处理材料内的杂质成为氯化物或氟化物的形式，从而获得高纯度的碳样品。
产品介绍
高纯化炉
高纯化炉 特点 - DC 电源选择事项
-
抑制放电现象和散热
最小化的密闭式电极
构造 -
过滤器, 防止排气逆流及
自带清洗技能针对螺杆
泵进行三重保护 -
工艺气体 vs保护
体流量及压力控制延
长加热室寿命 -
使用最佳的热电偶移动及
红外仪测量器具确保温度
控制精密度 -
为防止超高温过热事故的
三重温度/电力监视装置 -
同时确保防放电和
延长寿命的发热负
荷设计 -
根据物品形状与摆
放方式炉型有水平
式和垂直 -
小型试生产炉型到
大型量产炉型匀具备
高纯化炉 标准式样
| 划分 | 式样 | 划分 | 式样 |
|---|---|---|---|
| 设备形式 | 水平或者垂直型超高温气体反应真空炉 | 反应室 | 四方形或者多角圆筒形等静压石墨马佛罐 |
| 处理物品 | 石墨 | 工艺气体 | HCl l或者Cl2[循环气体], 氮气[保护气体] |
| 使用温度 | Nor. 2,000~2,200℃ [Max. 2,300℃] | 工艺气氛 | 脉冲式控制, 分压控制 |
| 装炉量 | 500 ~ 1200Kg | 工艺压力 | 1 ~ 90 KPa |
| 温度均匀度 | ±12℃ [无负荷, 测量反应室对角线方向3点, 2200℃] | 真空排气 | MBP + Dry Pump [ 40分钟内到达 1Pa 以下，无负荷] |
| 升温速度 | 10℃/分(~1500℃), 5℃/分(~2000℃), 2℃/分(~2200℃) | 泄漏率 | 1×10-(3)Pa・㎥/sec 以下 |
| 温度测量 | 红外仪[温度检验: C 型热电偶] | 强制冷却 | 2200℃ -> 200℃ 约18~36小时 |
| 加热室材料 | 石墨 | 发热电源 | 交流或者直流 |
高纯化炉 制作规格

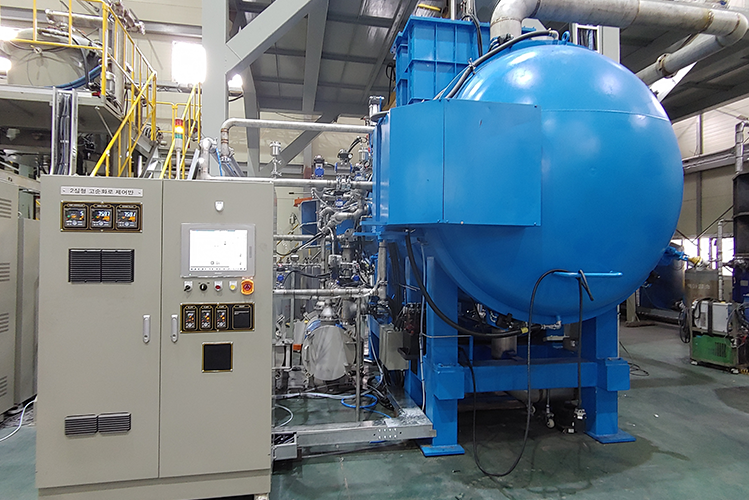

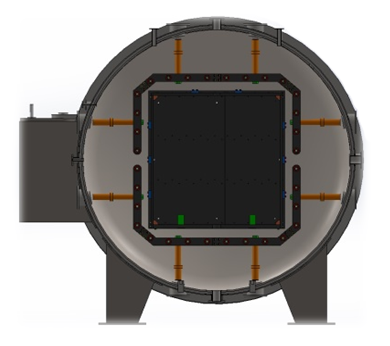

- 水平型
| 型号 | TVUTP- H500 |
TVUTP- H600 |
TVUTP- H800 |
TVUTP- H1200 |
|---|---|---|---|---|
| 装炉空间 (mm) | 1000 * 1000 * 1000 | 1000 * 1000 * 1500 | 1200 * 1200 * 1800 | 1500 * 1500 * 2000 |
| 装炉量 (Kg) | 500 Kg | 600 Kg | 800 Kg | 1,200 Kg |
| 加热电力 (KVA) | 660 KVA | 800 KVA | 1,000 KVA | 1,200 KVA |

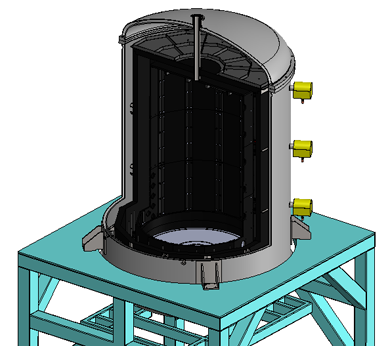

- 垂直型
| 型号 | TVUTP- V550 |
TVUTP- V650 |
TVUTP- V700 |
TVUTP- V1000 |
|---|---|---|---|---|
| 装炉空间 (mm) | Φ1000 * 1500H | Φ1200 * 1500H | Φ1200 * 1800H | Φ1500 * 2000H |
| 装炉量 (Kg) | 530 Kg | 630 Kg | 700 Kg | 1,000 Kg |
| 加热电力 (KVA) | 640 KVA | 720 KVA | 780 KVA | 1,020 KVA |
