（株）THERMVAC 集中于产业用工业炉设计能力，并且正确分析顾客的要求，以迅速/准确及可靠性为目标。
为提供高品质的工业炉整体工程服务而努力。

THERMVAC
FURNACE

  • CAE

    - FEA (Finite Element Analysis)

    - STRUCTURAL ANALYSIS

    - HEAT DISTRIBUTION

    - FLUID DYNAMICS

    - PROGRAM USED : SOLIDWORKS,
      ANSYS, ABAQUS, etc.

  • DESIGN

    - VACUUM CHAMBER

    - HEATER & ELECTRODE

    - MUFFLE & INSULATION

    - H/EX & STRUCTURE

    - PROGRAM USED : 2D CAD

  • 3D MODELING

    - OPTIMIZATION DESIGN

    - INTERFERENCE CHECK

    - MINIMIZE PRODUCTION ERROR

    - PROGRAM USED : SOLIDWORKS

  • CALCULATION

    - THERMAL

    - ELECTRICITY

    - GRAPHITE HEATER

    - MECHANICS

    - ASME / PED

    - LOCAL REGULATION (KOSHA, KOGAS etc)

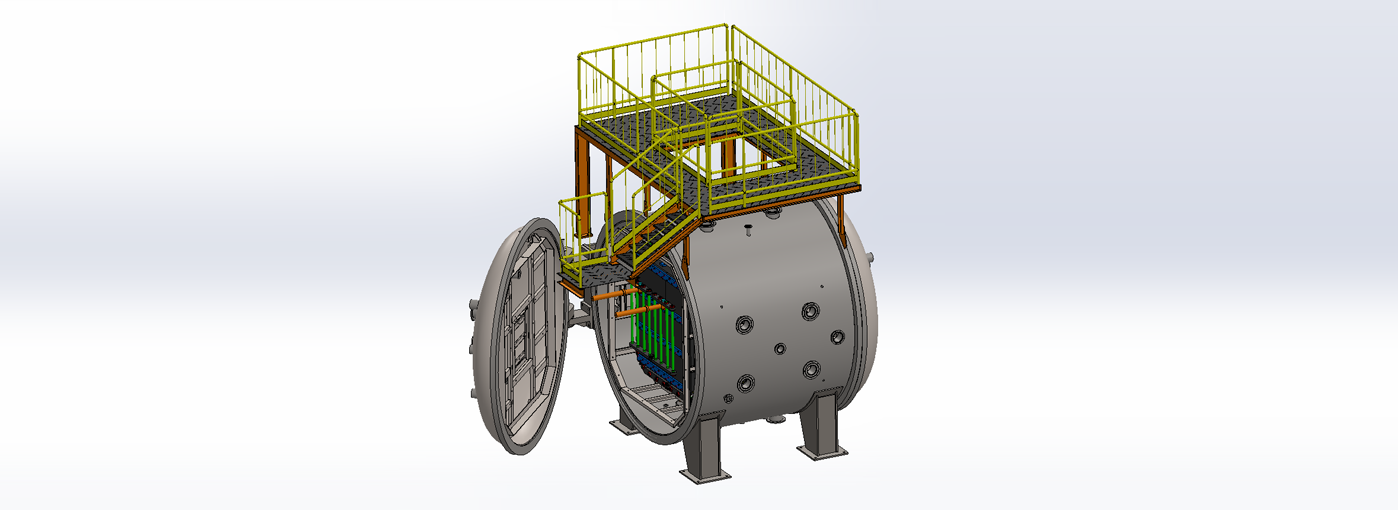

2D & 3D DESIGN

FEA (FINITE ELEMENT ANALYSIS)

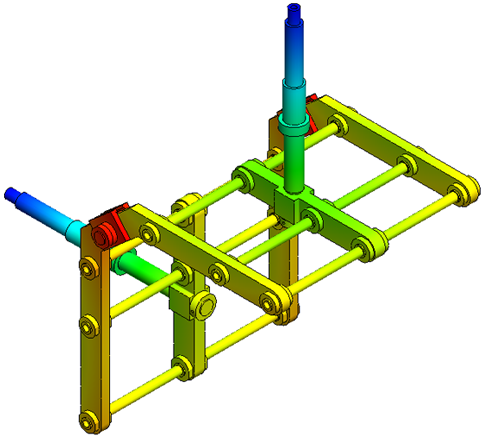

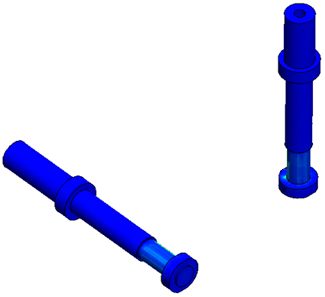

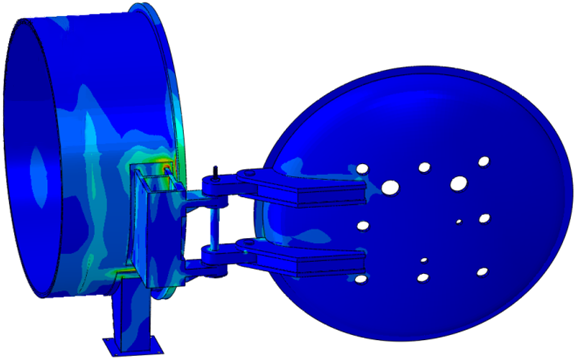

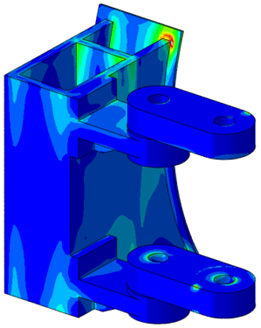

- STRUCTURAL ANALYSIS

- THERMAL DISTRIBUTION & STRUCTURAL ANALYSIS

DESIGN TEMPERATURE : 2400℃

CFD(Computerized Fluid Dynamics) ANALYSIS

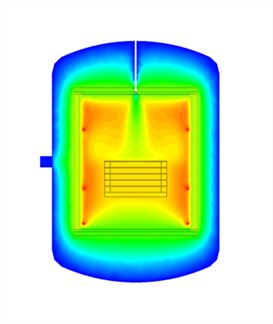

  • 检验均匀温度分布领域

    - 解析有效区域各部位放热、导热、蓄热
    - 检验发热器排布及发热量分配的合理性
    - 分割加热器最佳回路(Zone 区/ 电路Circuit)

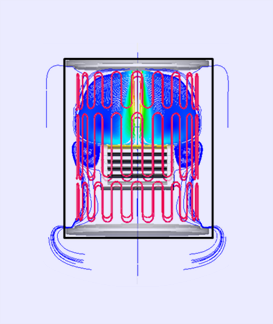

  • 检验冷却速度与均匀度

    - 导出气体流量/速度引起的冷却轨道
    - 解析有效区域内气体流动
    - 选定气体入出口的数量及位置

通过CFD的有效区最佳设计

分析条件

  • 探索发热条件

  • 探索流动条件
