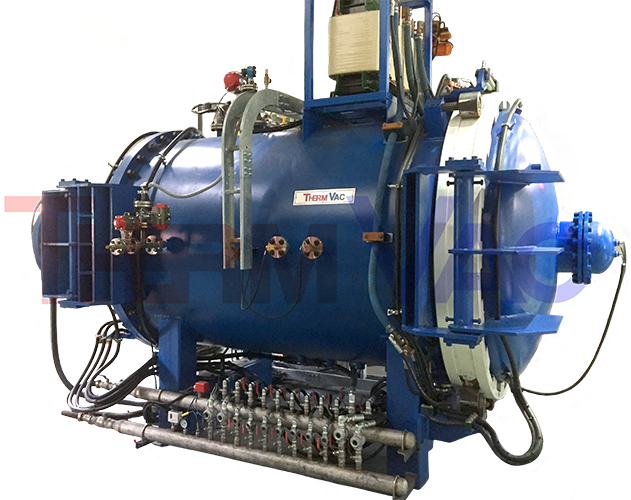

가스압 퀜칭로

가스압 퀜칭 진공로 특장점 - 고성능, 고효율, 친환경성에 작동 및 유지 보수 편의성을 구현합니다.

  • 발열부 최적 설계로
    모든 장비 규격에서
    ±5℃의 온도 분포 구현

  • 분할 조립형 발열체
    형식으로 유지 보수가
    편리하고 신속함

  • Graphite Rigid
    Felt + Cloth 라이닝의
    단열재 형식으로
    내구성 탁월

  • ASME Sec. Ⅸ &
    EN ISO 15614-1 규격의
    용접절차(WPS) 준수

  • 내부순환 냉각방식으로
    에너지 소모가 적고
    설치 면적도 절약

  • 후면 플랜지를 설치하여
    가열실 경유없이 열교환기와
    블로어에 접근

  • 360도 분사 방향에
    구경 변경이 가능한
    나사 조임식 노즐 배치

  • Touch 간단 제어에서
    PC 통합 원격제어까지
    다양한 제어방식 선택

가스압 퀜칭로 표준사양

구분 사양 구분 사양
장비 형식 수평형 압력용기 진공로 가열실 재료 Graphite
장비 용도 가스압 퀜칭 진공열처리 가열실 내벽처리 Carbon Composite Cloth Lining
사용 온도 1,050~1,350℃ 승온 분위기 진공, 질소 분압 제어
장입 중량 300 ~ 2,500Kg 냉각 분위기 질소가압(3~9 Bar)
온도 균일도 ±4~10℃ [9점, 1000℃, 무부하] 진공배기 MBP + Oil Rotary Pump
승온 속도 5 ~ 10℃/분 Leak Rate 1×10-(3)Pa・㎥/sec 이하
가열회로제어 2~6회로 분할 PID 제어 강제 냉각 열교환기 & 내열팬, 내부순환 또는 외부순환
온도 측정 K type, J type or C type 열전대 시스템 제어 PLC Control, Touch Panel or PC Interface

가스압 퀜칭 진공로 규격

제품소개 다운로드
모델명 TVQHT-S400 TVQHT-S600 TVQHT-S800 TVQHT-S1000
장입규격 400 * 400 * 600 600 * 600 * 900 800 * 800 * 1200 1000 * 1000 * 1500
장입중량 300 Kg 600 Kg 1,200 Kg 2,500 Kg
공정온도 400 ~ 1,350도
온도분포도 ±4~10℃
도달진공도 1 Pa(오일 로터리 펌프 + 부스터 펌프)
가열전력 100 KVA 180 KVA 300 KVA 450 KVA
선택사양 1. 냉각가스 압력 : 2, 6, 10, 15 Bar
2. 고진공 사양 : 오일 확산 펌프, 크라이오 펌프
3. 대류가열장치 : 800℃까지 가동하는 내열 교반팬
4. 열교환기와 블로어가 외부에 설치되는 외부냉각방식
5. 기타 : 폐순환 냉각수 순환장치, 시료 장입장치, 가스 버퍼 탱크
6. HMI 인터페이스, PC 통합제어, 원격 모니터 & 제어 등 제어 사양
